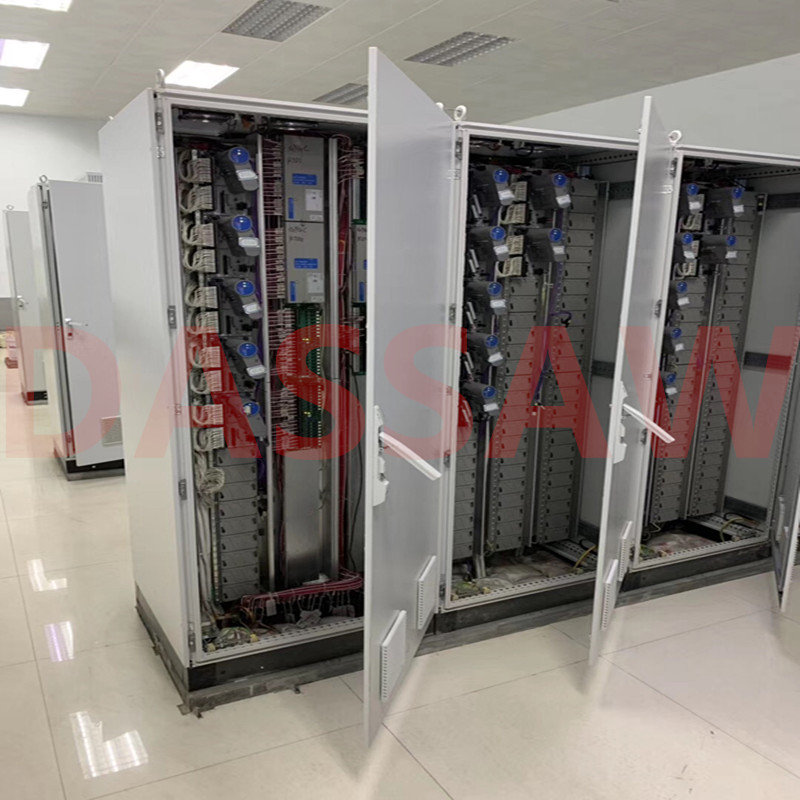

DCS系统大检修方案

一、目的

DCS控制系统是集控中心，对生产的稳定运行起到至关重要的作用。为提高设备使用寿命、恢复设备使用性能，特制定本检修方案。

二、适用范围

适用于本公司热电站、CA、AN的DCS控制系统。

三、检修内容

3.1 准备工作

检查并记录系统停车各个节点的状态，保存停车前的所有参数，在工程师站进行系统备份，将备份文件储存到专用的存储设备；检查确认两个备份内容完整，由系统工程师对备份文件进行妥善保管。认真做好停车检修前的准备工作，确保检修能够顺利进行，万无一失。

3.2 系统停车确认

在保证所有准备工作都做好的前提下，由检修人员配合系统工程师根据现场生产安排及控制系统的特点和要求分步对系统进行安全断电，并做好相应的记录。

3.3 系统除尘

3.3.1  除尘的目的：

DCS系统经过长时间的运行，由于控制室通风、静电、温度及湿度等环境因素的影响，会积累一些灰尘，灰尘对系统的危害有以下几种：

①造成系统短路

②产生静电，损坏电子元器件

③造成系统部分卡件过热，引起电路烧断，芯片烧毁

④腐蚀线路及元器件

3.3.2  除尘工具：毛刷、吸尘器、吹风机、棉布、酒精、组合工具、防静电手环(防静电手套)、仪表风

3.3.3  除尘环境：系统除尘需在系统各节点停电状态下进行

3.3.4  除尘步骤：

①在保证无静电的情况下，将除尘对象卸下

②用吹风机或仪表风对除尘对象初步处理

③对灰尘比较多的电源和风扇进行拆卸除尘

④用毛刷对表面余尘彻底清除

⑤用电路板清洗剂清洗

⑥用专用电子清洗剂清洗板卡的金手指

⑦用吸尘器、吹风机、棉布清理卡件箱
⑧将清洗后的卡件装入卡件箱

⑨对操作站及机柜等进行除尘、擦洗

3.3.5  除尘内容：

①LCN节点：显示器、键盘、卡件箱、电源、卡件箱风扇、卡件、打印机

②UCN节点：卡件箱、机柜、风扇、电源、卡件等

3.3.6  其它：

    更换故障机柜风扇、操作站风扇、机柜电源风扇等。

3.4 接线端子紧固

3.4.1  端子紧固的目的：

DCS系统经过长时间的运行，部分接线端子有可能松动，从而导致信号输入输出不稳定，影响正常生产，甚至因增大接触电阻，影响设备使用寿命。

3.4.2  端子紧固的工具：组合工具、防静电手环(防静电手套)等

3.4.3  端子紧固的步骤：

①在保证无静电的情况下，对所有接线端子逐一检查、紧固，对锈蚀、损坏的端子进行更换

②在紧固的同时，检查端子标识，对无标识或标识不清的端子重新注明

③在紧固的同时，规范接线，使柜内整洁

3.5 操作员站检查

3.5.1  目的：

操作站作为人机接口，是操作人员对生产现场进行监控的主要设备，是人为操作最频繁的部分，也是最容易出现问题的地方。

3.5.2  工具：毛刷、吸尘器、吹风机、棉布、酒精、组合工具、防静电手环(防静电手套)、清洗剂等

3.5.3  步骤：

①做好DCS软件系统软件和组态文件的备份

②按照3.3除尘步骤对操作员站硬件清灰除尘，排除硬件故障

③恢复供电，检查操作系统及DCS软件使用情况，清理系统垃圾，根据需要重新安装相应的软件，特别要指出的是安装时必须按安装说明书的步骤进行安装，并要满足软件的安装要求，比如操作系统需要打到补丁多少版本等

④若重新安装软件，完成后需恢复组态文件到DCS操作站，并启动操作站，观察24小时。

3.6 控制站检查

3.6.1  目的：

控制站是直接参与控制的核心部件，主要故障有控制器故障，I/O卡件故障，通道故障，电源故障。控制器和电源均为冗余结构，目前运行良好，不是本次检查的主要内容。本次检查主要针对前期运行中已发现的故障点位，确定故障原因，并消除故障。

3.6.2  工具：数字万用表、信号发生器、毛刷、吸尘器、吹风机、棉布、酒精、组合工具、防静电手环(防静电手套)、清洗剂等

3.6.3  步骤：

①按照3.3除尘步骤对控制站硬件清灰除尘

②使用DCS软件工具和万用表等对故障点位进行诊断，判断故障类型，确定属于I/O卡件故障、端子板故障、连接排线故障还是通道故障

③准备好相应的配件

④戴好防静电手套

⑤更换损坏的元件

⑥上装组态数据

⑦观察更换元件运行情况，如没有问题，投用仪表回路。

3.7 系统UPS测试

3.7.1  目的：

系统UPS是防止突然断电而影响正常工作，给DCS系统造成损害的重要设备，为确定其使用效能，需定期对其进行测试。

3.7.2  步骤：

①稳态测试。UPS进入“系统正常”状态时对波形、频率、电压和效率的测试

②动态测试。突加或突减负载测试和转换特性测试

③

④

⑤

⑥

四、检修注意事项

DCS系统作为一个大的仪表控制系统，它关系到一个车间或一个厂的安全生产，如检修不当，将产生极严重的后果，不断影响生产，有可能把故障扩大，造成更大的损失，根据DCS系统的特点，在对DCS系统进行检修时要注意以下几项：

①DCS的组态数据很多，如组态数据丢失，重新组态的工作量巨大，可能要几个星期，甚至几个月，所以检修前要作好组态数据和系统的备份；

②DCS采用的都是大规模集成电路，静电对它的危害很大，因此在检修时必须戴防静电手套或把手上的静电放掉；

③检修时必须细心、仔细，作好详细的检修步骤，要抓住故障的所在，不能搞错卡件或电缆，造成整个DCS系统崩溃；

④DCS系统设备故障，主要采用排除法，而且维修很复杂，所以要准备充足的备品备件。

附加说明：

本制度由维修车间归口管理和解释

本制度起草人：

本制度审定人：

本制度审批人：
